麻花鉆是應用非常廣泛的孔加工用具，同時也是幾何形狀復雜的切削刀具。要使用三維軟件創建出麻花鉆的實體模型，不僅要了解麻花鉆的結構、參數等相關知識，還要掌握三維軟件實體建模的技術。本文以SOLIDWORKS作為建模工具，介紹其三維實體的建模過程。

麻花鉆的三維建模有以下要點：
1、有橫刃；
2、有兩條螺旋狀的排屑槽，排屑槽的橫斷面是曲線型的，但是在主切削刃磨成118度頂角時主切削刃是呈直線狀；
3、主切削刃要有一個后角；
4、鉆頭有兩條螺旋狀的副切削刃。

一、創建基體
打開SOLIDWORKS，單擊“新建”、“零件”、“確定”圖標，在文件界面特征樹中選擇“右視基準面”作為繪圖平面。單擊“草圖繪制”，進入草圖繪制狀態，以坐標原點為基準繪制下圖所示草圖，草圖繪制完畢后退出草圖繪制。

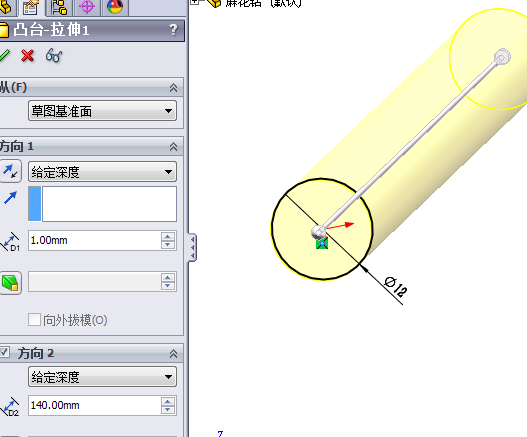

單擊特征工具欄“拉伸凸臺/基體”圖標，進入“凸臺-拉伸”屬性管理器進行參數選項。在“方向1”中給定深度1，“方向2”中給定深度140。最后點擊確認選項“√”完成草圖的拉伸。

二、創建路徑、引導線及頂角線

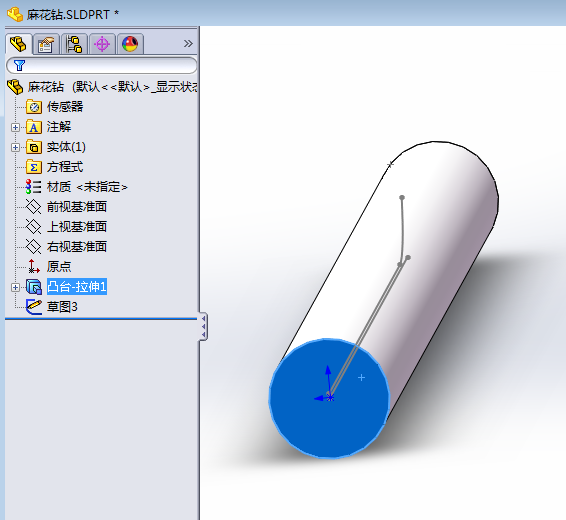

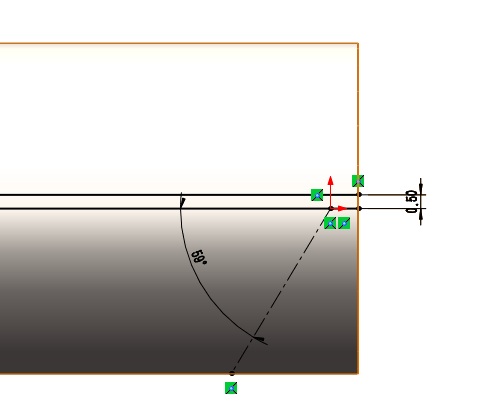

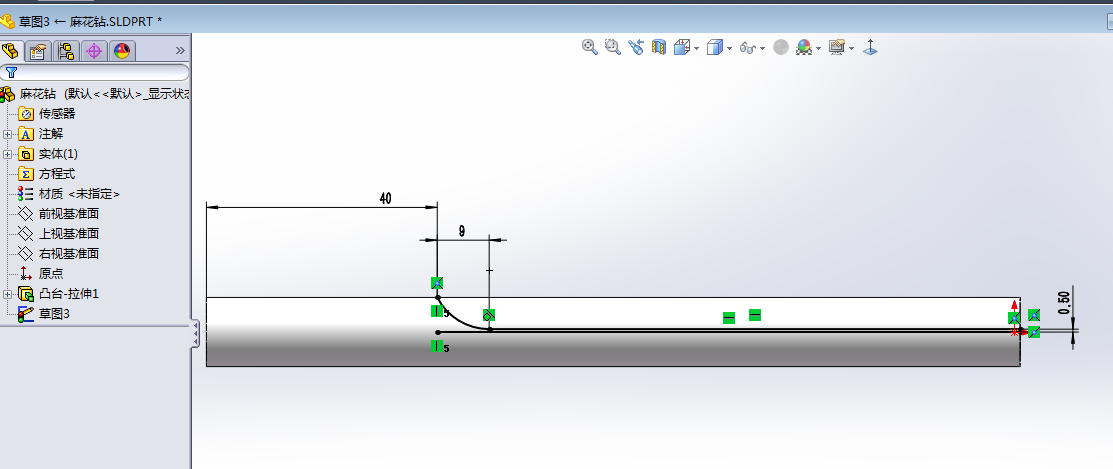

    在文件界面特征樹中選擇“前視基準面”作為繪圖平面。單擊“草圖繪制”，進入草圖繪制狀態，以坐標原點為基準繪制下圖所示草圖。（后文皆稱此草圖中兩條線分別為路徑草圖線與引導草圖線）

    過原點畫一條構造線，端點與凸臺實體的側影輪廓邊線重合，與中軸線夾角59°（后文皆稱此構造線為頂角線）。繪制完畢后退出草圖繪制。

三、創建橫截面
    選擇凸臺實體的右平面，作為繪圖平面。

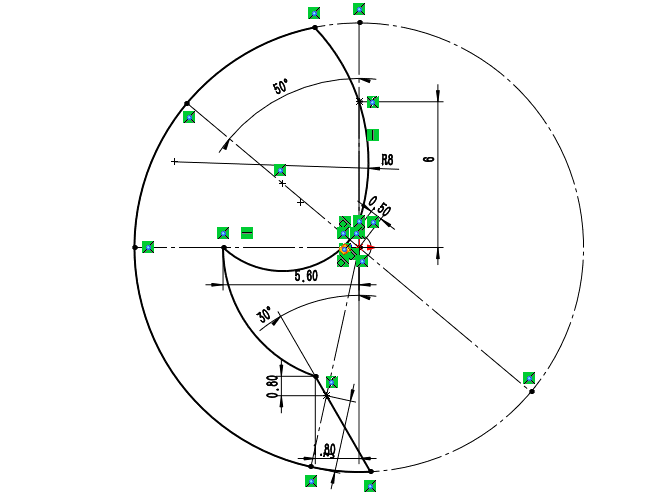

    單擊“草圖繪制”，進入草圖繪制狀態，以坐標原點為基準繪制草圖（此后皆稱此草圖為橫截面草圖）。具體步驟如下：

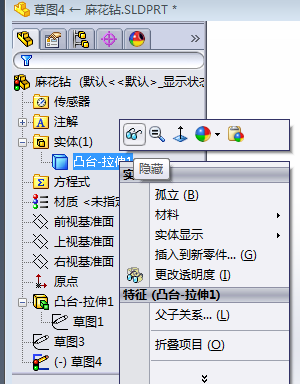

1、隱藏實體以及之前畫的草圖，以免干擾繪制。

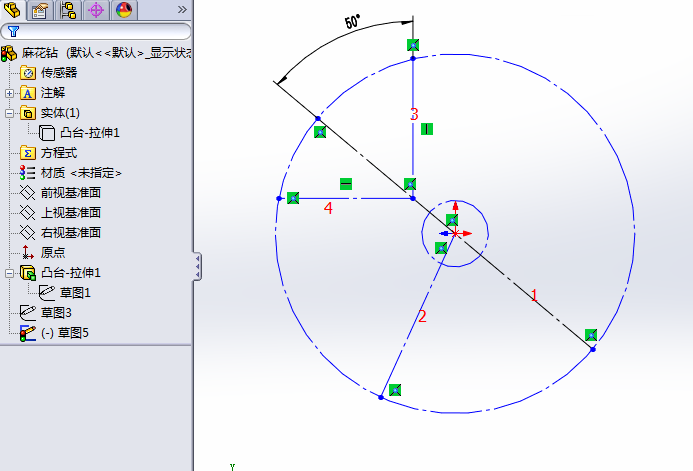

2、以原點為圓心繪制兩個圓，繪制過圓心的兩條線（1、2），繪制豎直的線3、水平的線4相交于線1，線1與線3的夾角為50°，再將兩個圓和四條線都轉為構造線，如圖所示（后文皆用構造線1、2、3、4來表示這四條線）：

3、繪制一個點，使用智能尺寸工具標注它和構造線1、3、4交點（后文皆稱此交點為構造線交點）的距離為6。

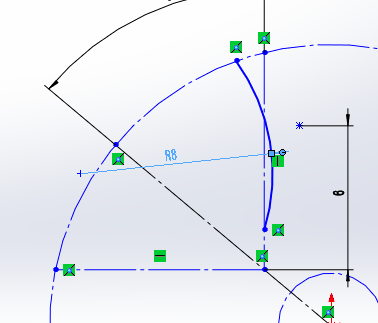

4、使用草圖中的圓弧工具，選擇“三點圓弧”，繪制端點與外圓重合、與構造線1重合的原點，標注半徑為8。

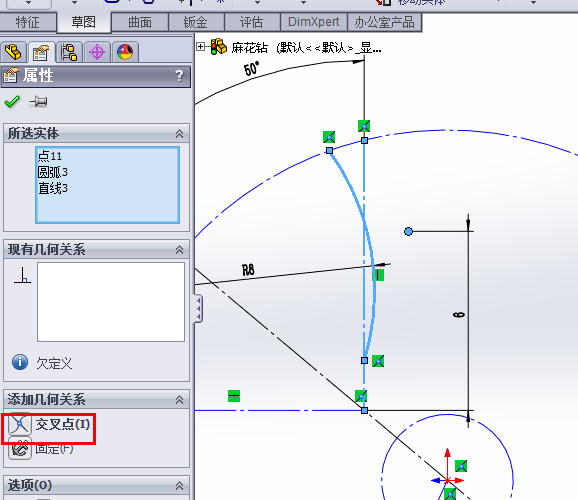

5、按住Shift同時選中步驟3中繪制的點、圓弧1和構造線3，添加幾何關系“交叉點”。

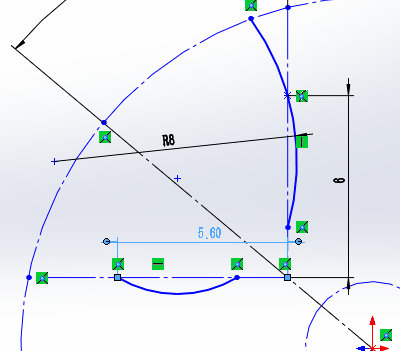

6、使用三點圓弧繪制兩端與構造線4重合的圓弧2，標注左端點與構造線交點距離為5.6。

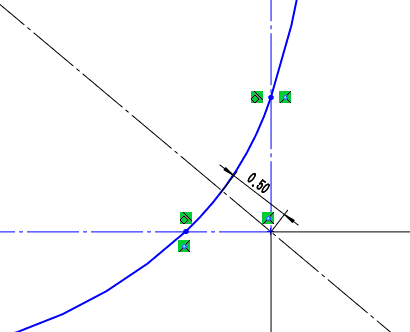

7、使用三點圓弧繪制兩端與圓弧1、2端點重合的圓弧3，添加幾何關系使其圓心與構造線1重合、與圓弧1、2相切，使用智能尺寸工具，按住shift標注構造線交點與圓弧3切線距離為0.5。

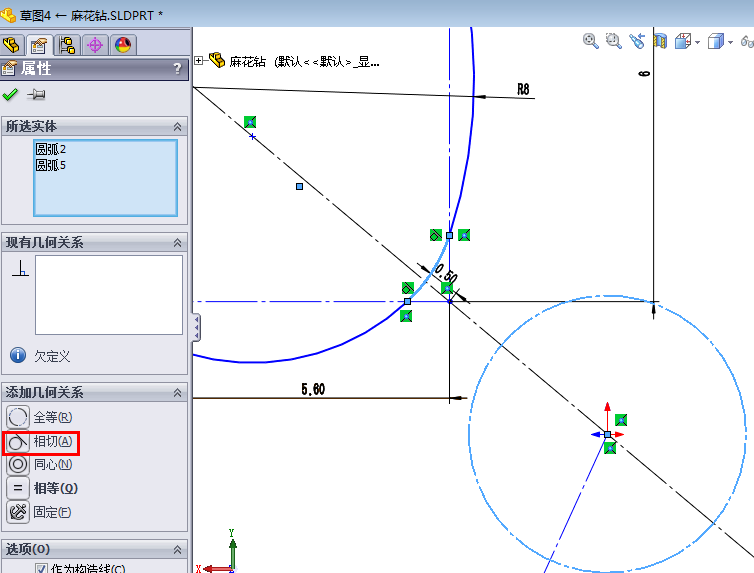

8、選擇圓弧3與構造線內圓，添加幾何關系，使之相切。

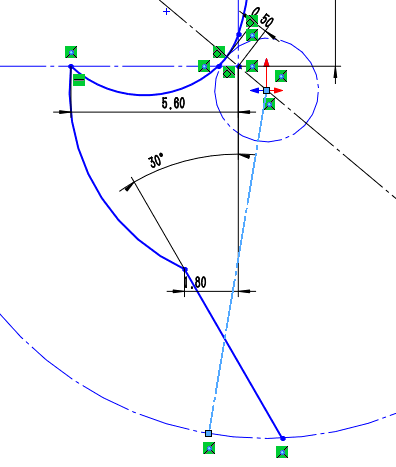

9、以原點為圓心，使用圓弧工具“圓心/起/終點畫弧”工具繪制與圓弧2的左端點相交的圓弧4，并使用直線工具使圓弧4另一端點與構造線外圓相連，標注圓弧與直線端點與原點的水平距離為1.8，標注直線與構造線3的夾角為30°。

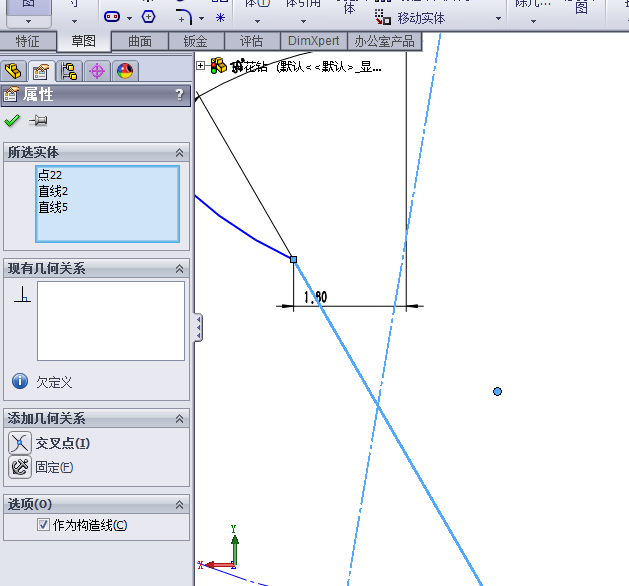

10、繪制一個點，選中點、構造線2與步驟9中所繪直線，添加幾何關系“交叉點”。

11、標注步驟10中所繪點  和圓弧4與直線交點的垂直距離為0.8、與構造線外圓交點的距離為3以上。

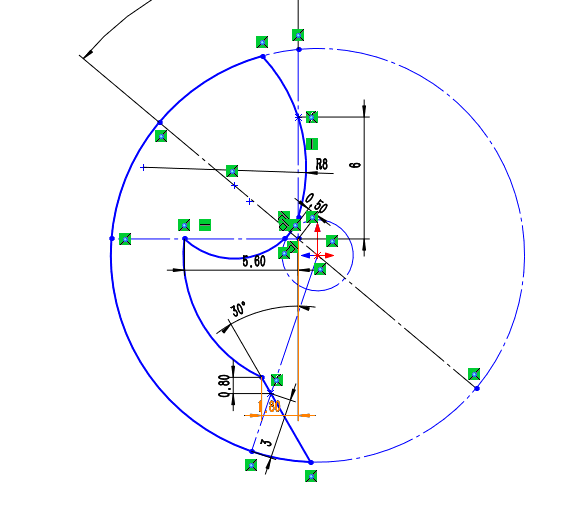

12、使用圓弧工具“圓心/起/終點畫弧”工具繪制以原點為圓心的圓弧，端點分別與圓弧1和步驟9中所繪直線的端點重合，如圖所示。

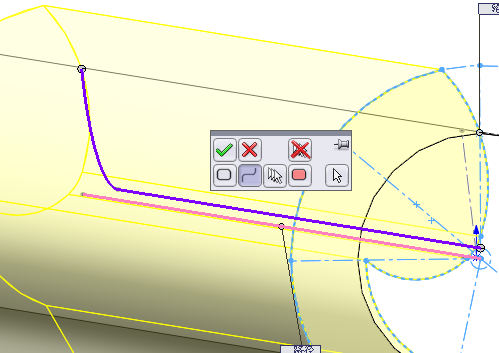

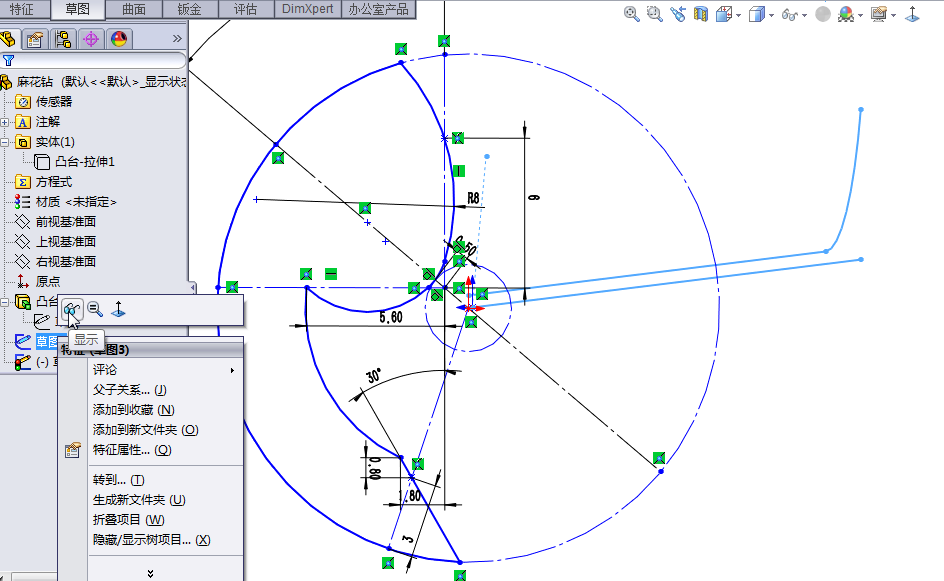

13、將之前在前視基準面繪制的草圖顯示出來，拖動視角如圖所示（能同時看見兩張草圖）。

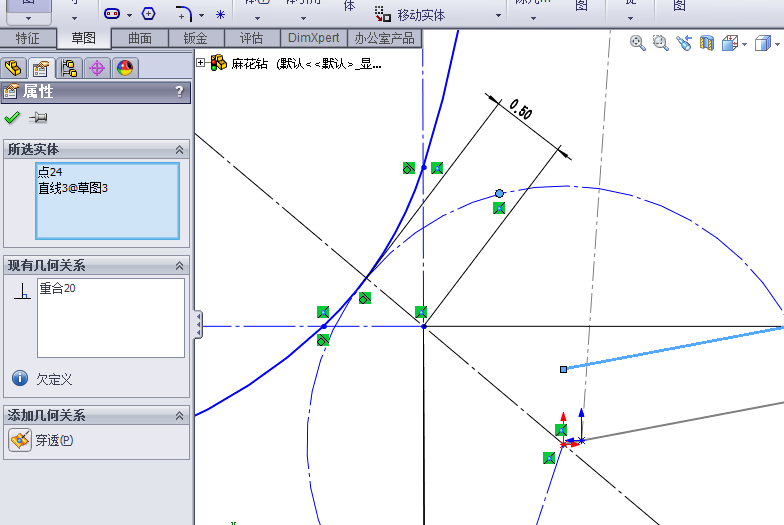

14、在構造線內圓上畫一個點，選中此點與引導草圖線（不與原點重合的那條），添加幾何關系“穿透”。


15、此時草圖完全定義，使用“草圖合法性”工具檢查正確性，檢查無問題退出草圖繪制。


四、掃描切除

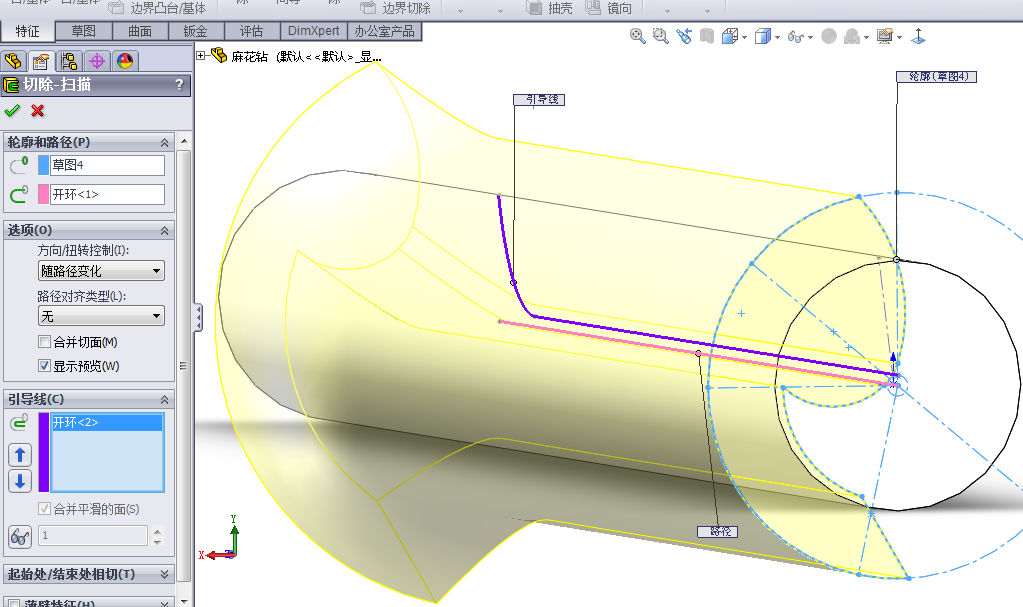

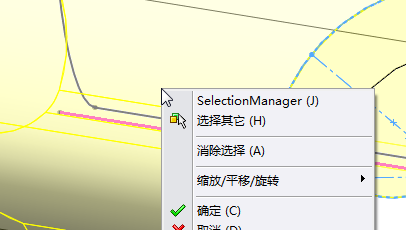

    單擊特征工具欄“掃描切除”圖標，進入“切除-掃描”屬性管理器進行參數選項。輪廓選擇橫截面草圖，路徑選擇路徑草圖線，引導線使用選擇管理工具SelectionManager選擇引導草圖線，最后點擊確認選項“√”完成切除。

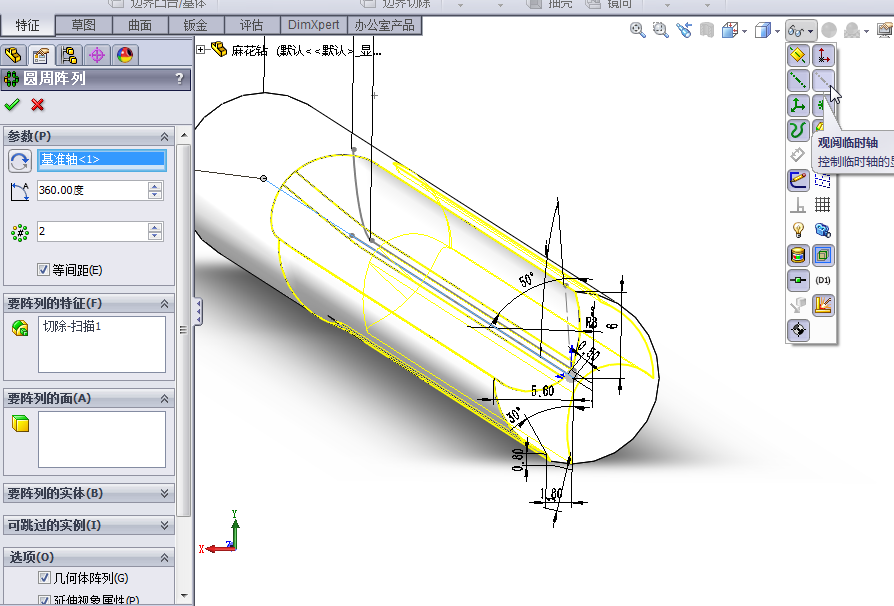

單擊特征工具欄“圓周陣列”工具，進入“圓周陣列”屬性管理器進行參數選項，將臨時軸顯示，以實體的中心軸作為旋轉軸，陣列數量為2，勾選等間距，最后點擊確認選項“√”完成陣列。

五、彎曲

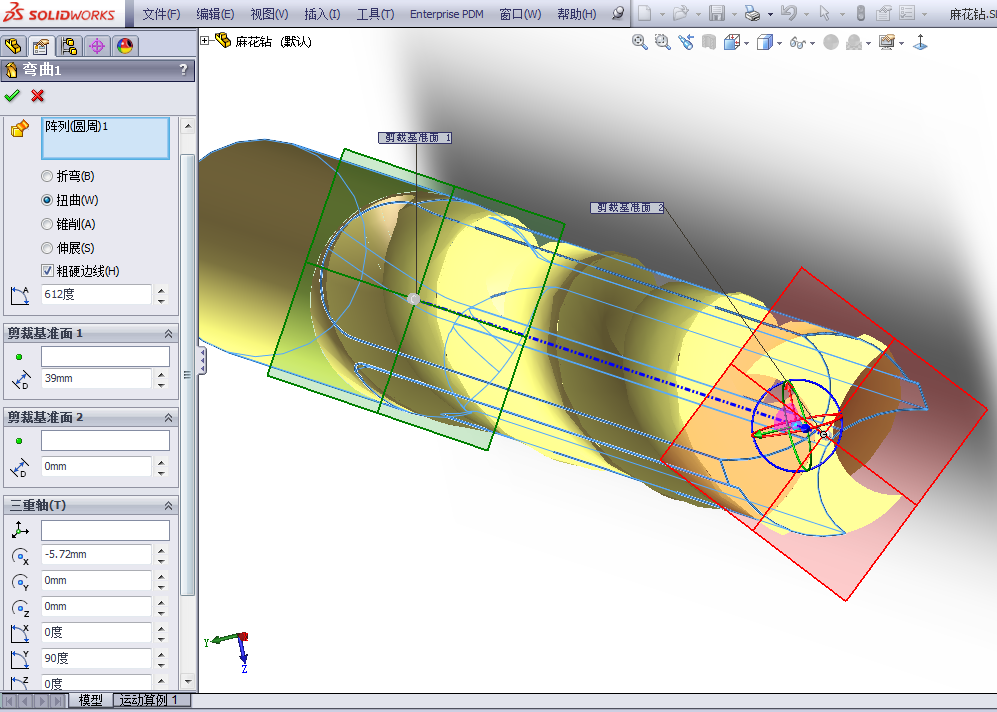

    使用“彎曲”功能，進入“彎曲”屬性管理器進行參數選項，“彎曲輸入”參數中選擇實體，選擇“扭曲”、勾選粗硬邊線，角度為612度；基準面1剪裁距離為39，基準面2剪裁距離為0；“三重軸”參數中X旋轉原點為-5.72，Y旋轉角度為90°，其余為0，最后點擊確認選項“√”完成彎曲。

六、頂角切除

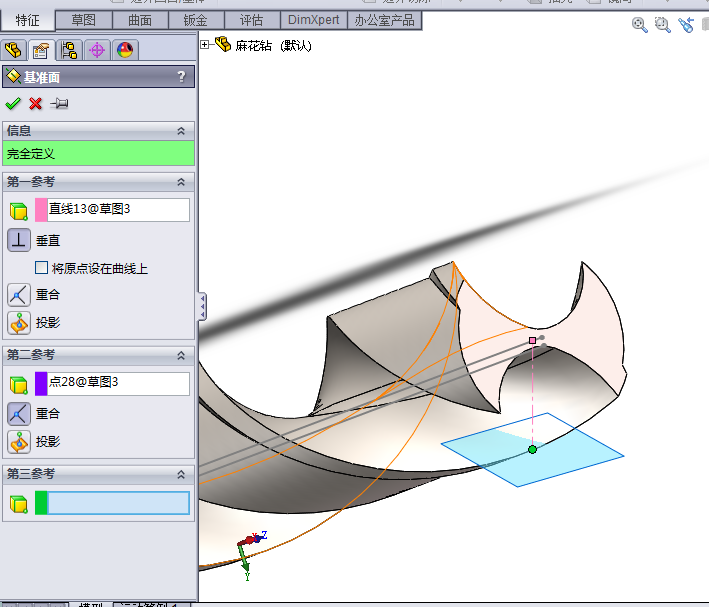

    單擊特征工具欄“參考幾何體”工具，創建一個基準面，第一參考選擇頂角線，設置為垂直；第二參考選擇頂角線與側影輪廓邊線重合的端點，設置為重合。最后點擊確認選項“√”完成基準面的創建。

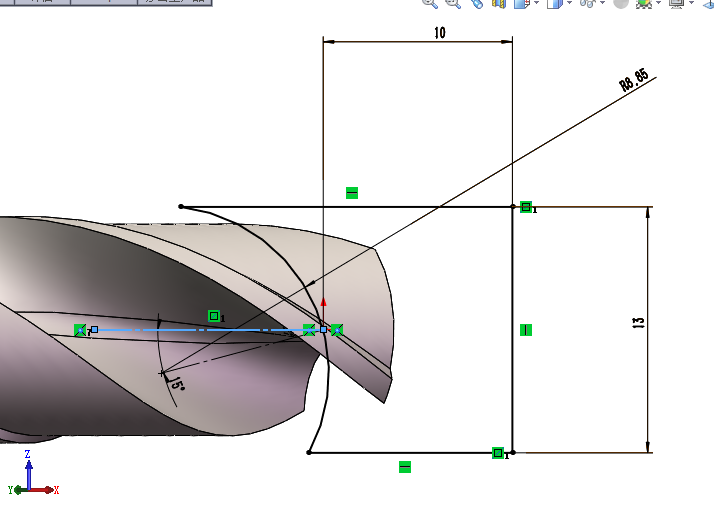

    文件界面特征樹中選擇這個基準面作為繪圖平面。單擊“草圖繪制”，進入草圖繪制狀態，以坐標原點為基準繪制圖所示草圖，草圖繪制完畢后退出草圖繪制。

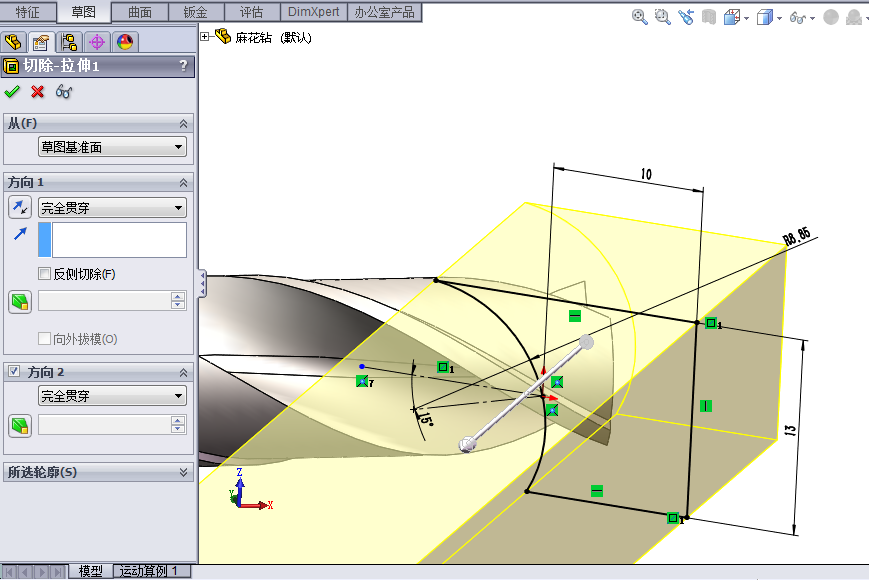

    單擊特征工具欄“拉伸切除”圖標，進入“切除-拉伸”屬性管理器進行參數選項。“方向1”和“方向2”都設置為完全貫穿。最后點擊確認選項“√”完成切除。

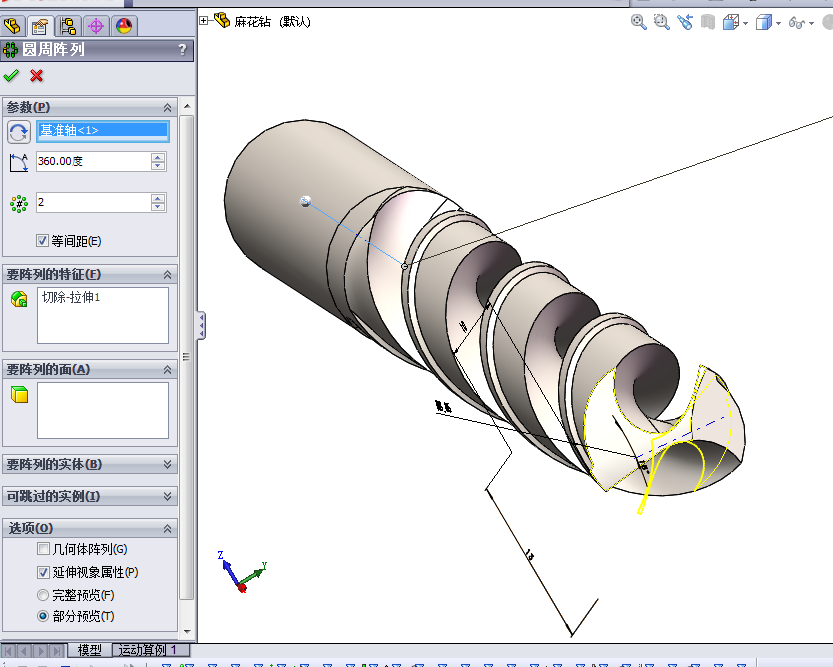

    單擊特征工具欄“圓周整列“工具，進入“圓周陣列”屬性管理器進行參數選項，以實體的中心軸作為旋轉軸，陣列數量為2，勾選等間距選項，不勾選幾何體陣列選項，最后點擊確認選項“√”完成陣列。

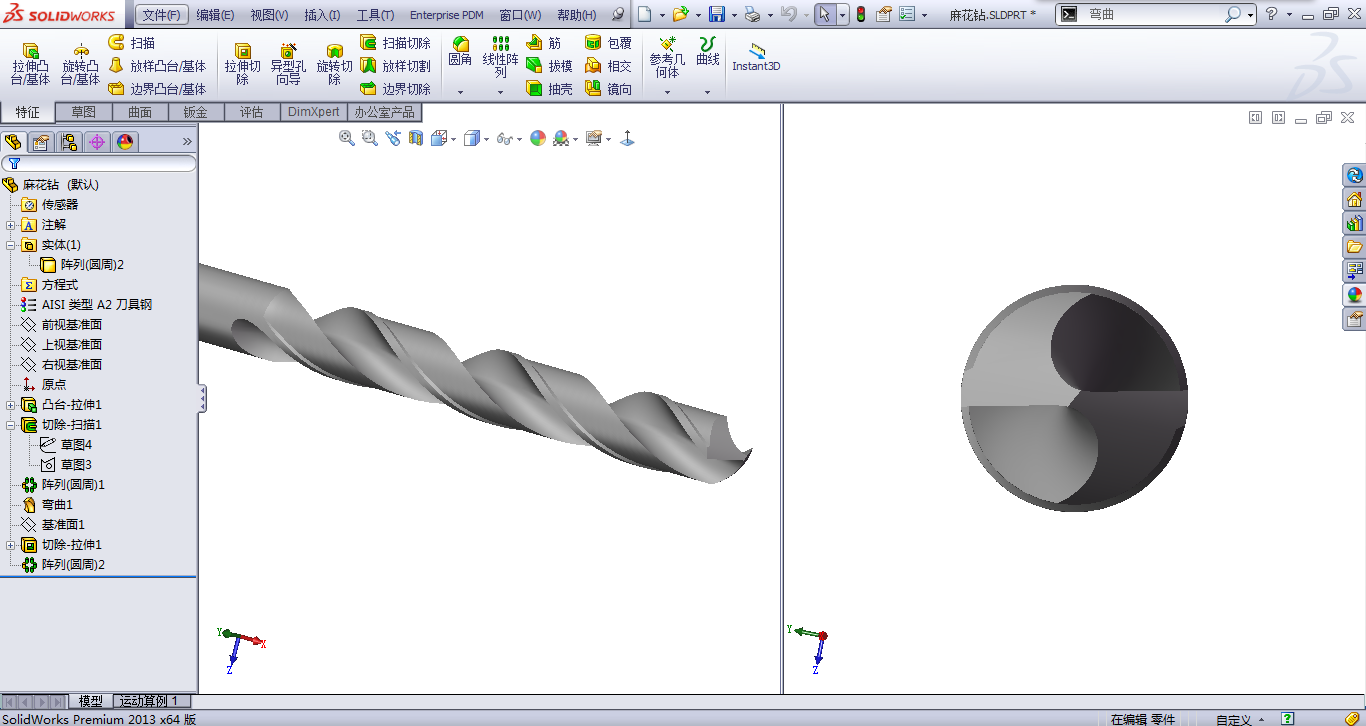

    至此，麻花鉆頭模型制作完畢，我們最后可以為其賦予材質，使其更具有真實感。
